Это продолжение большой и, я надеюсь, интересной и полезной статьи, посвященной выбору, подбору и использованию имплантационных систем в хирургической практике. Изучение этой темы я рекомендую начать с:

Часть I. От чего зависит результат имплантологического лечения и какова роль имплантационной системы в этом процессе?

Часть II. Как нужно выбирать имплантаты для собственной практики? На что следует обращать внимание при выборе?

Часть III. Микро- и макродизайн имплантов, их влияние на процесс имплантологического лечения и долгосрочные результаты.

Лично я считаю тему макродизайна раскрытой лишь частично, а это значит, что мы к ней, периодически, будем возвращаться. Как, например, при обсуждении ультракоротких имплантов.

А сегодня, уважаемые друзья, я предлагаю вам обсудить второй, но не менее важный компонент успешного применения любой имплантационной системы — хирургический протокол.

Этот мудрёный и не совсем понятный простому обывателю термин обозначает следующее:

хирургический протокол — это последовательность действий, сопровождающих предсказуемую и безопасную установку имплантата определенной конфигурации в челюстную кость.

Если проще — это то, что должен сделать доктор, чтобы имплантат вообще поставился, интегрировался и оставался в челюстной кости как можно дольше.

Фактически, макродизайн имплантатов, который мы обсуждали в прошлый раз, неотделим от хирургического протокола, равно как и хирургический протокол целиком и полностью завязан на макродизайне. В контексте тех требований, которые мы предъявляем к имплантационной системе (см. «Рекомендации… Часть II«), эти два понятия будут выглядеть следующим образом:

То есть, удобство применения зависит от хирургического протокола в большей степени, нежели, например, универсальность имплантационной системы. И наоборот, предсказуемость поведения импланта во многом определяется именно его макродизайном, хотя и немного зависит от хирургического протокола.

Почему это важно?

Вспомним старика П.-И. Браннемарка и его кроликов. Одним из факторов, поспособствовавших открытию явления остеоинтеграции, являлось максимально щадящее препарирование костной ткани для фиксации его аппаратов в костях кроликов:



Очень важно в процессе подготовки лунки под имплантат сохранить жизнеспособность прилегающей по периметру костной ткани, оставив ей возможности для нормальной регенерации. Теоретически, это достигается следующими условиями:

— уменьшение площади механического воздействия на костную ткань (работа острыми инструментами с минимальным давлением)

— соблюдение температурного режима препарирования во избежание перегрева костной ткани (минимальная скорость вращения фрез и хорошая ирригация)

Причем, совершенно неважно, какими инструментами мы это делаем, хоть шилом и монтировкой — если эти условия соблюдены, то в процессе регенерации костной ткани произойдет интеграция установленного в подготовленную лунку импланта. Ежу понятно, что добиться этого с помощью шила и монтировки крайне сложно, поэтому для облегчения хирургической работы, повышения точности и предсказуемости имплантологического лечения, были разработаны специализированные наборы хирургических инструментов, предназначенные для подготовки лунки под имплантат с конкретным макродизайном. Например, хирургические наборы Ankylos и XiVE, оба Dentsply Sirona Implants.



Как правило, каждый производитель выпускает отдельный набор под одну или несколько линеек имплантов, хотя изредка встречаются универсальные хирургические наборы с шилом и монтировками, предлагающиеся для работы с имплантатами нескольких производителей.

И, несмотря на огромное разнообразие имплантационных систем, постоянное совершенствование существующих и разработку новых инструментов, суть хирургической операции по установке имплантатов осталась прежней — максимально щадящее препарирование (drilling) костной ткани с целью сохранения её регенеративных свойств.

Костная ткань как материал для сверления.

В отличие от дерева, пластика и фантомных челюстей, предлагаемых для работы на обучающих курсах, физические свойства натуральной и живой костной ткани могут сильно отличаться даже в пределах одного участка альвеолярного гребня. Напомню, что устроена она следующим образом:

Подробнее об устройстве костной ткани и её биологических свойствах можно почитать здесь>>

Хотя, в принципе, можно и не читать, поясню здесь. В области альвеолярного гребня костная ткань имеет более-менее четко выраженных слоя: компактную (кортикальную) пластинку и губчатую кость. Между собой они отличаются не только физическими свойствами (твердостью, прочностью, упругостью и т. д.), но и содержанием клеточных элементов (как ни странно, я тоже об этом писал здесь>>):

Так вот, именно клеточные элементы являются источником регенерации, и, чем их больше, тем лучше костная ткань регенерирует, тем лучше она восстанавливается после повреждения. И это, на самом деле, очень важно, поскольку подготовка лунки под имплантат — не что иное как повреждение костной ткани фрезой при препарировании.

Из этого следует очень простой и понятный вывод:

Чем плотнее костная ткань — тем хуже она восстанавливается, тем аккуратнее с ней нужно работать.

Это знают все нормальные люди, в том числе производители имплантов, поэтому подготовка кортикальной (априори, более плотной) костной ткани в большинстве современных имплантационных систем выделена в отдельный этап:



Кроме того, костная ткань у разных людей, или даже у одного человека, но в разных участках зубного ряда, отличается по биотипам:

И, чем больше толщина кортикальной пластинки (например, D1 и D2), тем меньше по площади поверхности подготовленной лунки клеточных элементов, тем хуже такая костная ткань регенерирует — а это значит. что подготовка лунку под имплантат при указанных биотипах должна проводиться очень внимательно и осторожно.

Это противоречит общепринятому представлению о том, что «чем плотнее костная ткань, тем лучше«, однако, включив мозг или просто открыв учебники по гистологии и патофизиологии, мы еще раз убедимся, общепринятое представление больше соответствует слесарно-столярному делу, нежели данным фундаментальной медицины. Напомню, что мы, всё-таки доктора, а не слесари-плотники, и занимаемся мы лечением живых людей, а не резьбой по моржовому херу моржовой кости.

Инструменты.

Подготовка лунки под имплантат осуществляется с помощью режущих инструментов — фрез или сверл, имеющих определенные размеры, форму и порядок применения.

Глобально, существуют два типа фрез: калиброванные по глубине погружения (например, Nobel Biocare, XiVE или 3i Biomet):



и некалиброванные, одной длины, но с разметкой по глубине погружения (Astratech Dentsply Implants, XiVE Dentsply Implants, Dentium и т. д.):



у каждого из этих типов есть свои плюсы и минусы. Например, при работе с некалиброванными фрезами нужно всё время контролировать глубину погружения по разметке:



в то время как калиброванные фрезы этого не требуют, но их обычно много, и они комплектуются в очень большой набор:

В целом, какой-то принципиальной разницы между ними нет, каждый доктор работает тем, что ему нравится. Поэтому некоторые производители (те же Nobel Biocare и XiVE Dentsply Implants) дают возможность выбора: комплектовать хирургический набор можно как калиброванными по длине, так и некалиброванными фрезами.

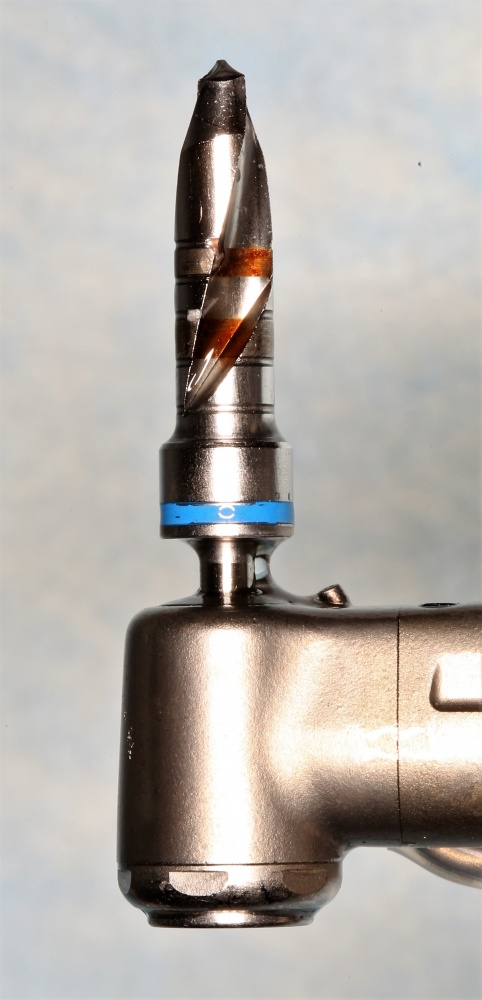

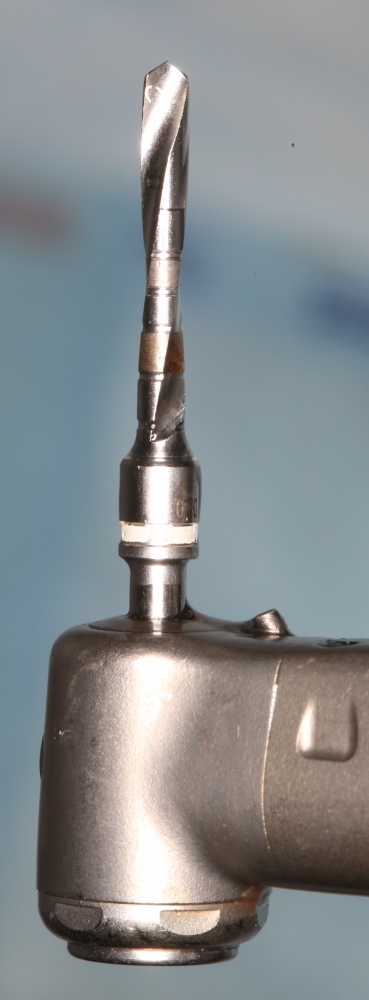

Помимо размеров, сверла для подготовки лунки могут отличаться по форме режущих и числу режущих кромок. Среди имплантационных систем наиболее распространены спиральные фрезы с двумя или тремя режущими кромками:

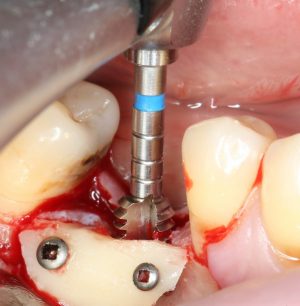

Реже встречаются лепестковые фрезы с двумя, тремя или четырьмя режущими кромками:

Еще реже — какие-то особые формы для извращенцев:



И, вот здесь разница уже есть. И понять её довольно легко, если посмотреть на фрезы немного с другой стороны и сравнить работу режущей кромки фрезы с работой резца:

То есть, при работе со спиральной фрезой нужно прилагать меньше усилий при той же площади обработки. Кроме того, спиральные фрезы удаляют стружку по типу архимедова винта, и режущая кромка всё время остается свободной и эффективной. Хотя, если честно, не всегда эффективно:

Конечно, это вовсе значит, что спиральные — это круто, а лепестковые — полный отстой. Последние тоже имеют ряд преимуществ. Например, лепестковые фрезы более точны в подготовке лунки, особенно если речь идет о сложной форме:

поэтому их нередко используют в качестве финишных (например, XiVE, Ankylos, Astratech — всё Dentsply Sirona Implants):



Ну и, если мы говорим об одномоментном заборе аутокостной стружки. то с лепестковыми сверлами это сильно проще сделать:

К счастью, имплантационные системы, укомплектованные лепестковыми фрезами, почти всегда предлагают спиральные сверла в качестве дополнительной опции. И я бы рекомендовал их докупить. Например, для работы в костной ткани D1 и D2 биотипа, где любой тупизм со стороны фрезы может выйти перегревом.

Большинство современных фрез современных имплантационных систем имеют систему внутреннего охлаждения. Которую большинство современных докторов успешно игнорирует. Нафиг она вообще нужна?

На самом деле, в обычных условиях нафиг не нужна, потому как можно нормально настроить внешнюю ирригацию:

Но бывают ситуации, когда внешняя ирригация затруднена. Например. при использовании накостных шаблонов:

В этих случаях, во избежание перегрева костной ткани, обязательно нужно использовать внутреннюю ирригацию.

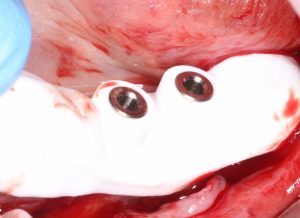

Особенно это касается хирургических шаблонов под полный хирургический протокол типа Nobel Guide.

Что еще нужно знать про фрезы? Наверное то, что со временем они, как и любой режущий инструмент, изнашиваются:

Поэтому фрезы нужно периодически менять. Разные компании рекомендуют это делать через разное количество рабочих циклов, но, в среднем, большинство существующих фрез предполагает 20-кратное использование. Сделаем поправку на российские условия и договоримся, что мы будем менять фрезы каждые 50 рабочих циклов.

Вот, к примеру, нижняя фреза XiVE на фото выше прошла те самые 50 рабочих циклов и подлежит замене. Внимательно посмотрите на набор, которым вы работаете — может, тоже пора в нём что-нибудь заменить.

Контролировать использование фрез очень просто, если вы ведете журнал операций. На примере XiVE: если вы поставили 20 имплантов диаметром 4.5 мм, 30 имплантов диаметром 3.8 мм и 10 имплантов диаметром 3.4 мм, то это значит. что вы 60 раз использовали фрезу диаметром 3.0 мм, 60 раз использовали фрезу 3.4 мм, 50 раз использовали фрезу 3.8 мм и 20 раз фрезу диаметром 4.5 мм, ни разу 5.5 мм:

Следовательно, фрезы 3.0, 3.4, 3.8 потребуют срочной замены, в то время как фреза 4.5 мм еще послужит 30, а 5.5 — 50 рабочих циклов.

Важное замечание: износ лепестковых фрез происходит быстрее, чем спиральных, также он более критичен для точности обработки лунки. Поэтому за их состоянием нужно следить особенно тщательно.

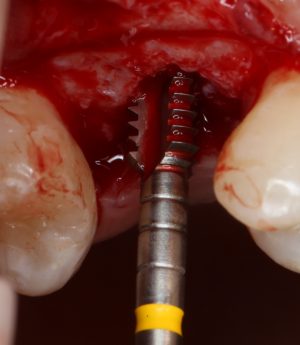

Помимо фрез, режущим инструментом, входящим в хирургический набор и включенным в протокол является метчик:

Его назначение — снизить «давящее» воздействие имплантата на костную ткань, добиться еще большего соответствия размера лунки размеру импланта. Впрочем, я про это уже писал>>.

Вообще, метчик, если он есть в наборе, рекомендуется использовать всегда. Но при работе с D1 и D2 биотипами, т. е. при препарировании костной ткани с выраженной компактной пластинкой, его использование обязательно и обжалованию не подлежит.



Почему? Объяснить очень просто: если губчатая костная ткань как-то спокойно относится к давлению, оказываемому на него имплантом (на то, собственно, она и губчатая), то кортикальная кость мало того, что сжимается плохо, так она еще значительно хуже кровоснабжается и содержит намного меньше клеточных элементов. Поэтому любое, даже относительно небольшое давление, приводит к её ишемии и некрозу. Превед, периимплантит!

Я также рекомендую использовать метчик при работе в любых сложных условиях: при остеопластике:

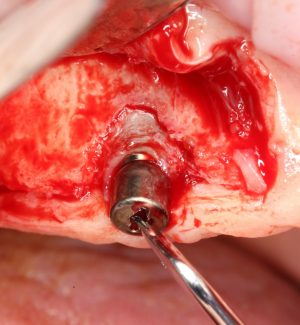

при немедленной имплантации:

и т. д.

Существует ошибочное мнение, что его использование (как и использование кортикальной фрезы) снижает степень первичной стабильности имплантата. На самом деле, это не так —  имплантат удерживается в лунке зуба силой трения, а не давлением окружающих его тканей. Ну и, немного забегая вперед, отмечу, что наибольшее количество ошибок имплантологического этапа делаются как раз в погоне за первичной стабильностью, которая, если уж на то пошло, для остеоинтеграции нафиг не сдалась.

Далее, в набор инструментов могут входить имплантоводы, их обычно несколько:



они могут быть ручными, машинными и универсальными (как выше, для XiVE).

Их количество зависит от типоразмеров ортопедических платформ имплантов, а форма — от их конструктива. При этом, фиксироваться имплантовод может как к самому импланту (Nobel Biocare, Astratech и т. д.):



так и к имплантодержателю (временному абатменту), предустановленному на имплантат (Ankylos, XiVE — всё немецкая школа):



Что удобнее и правильнее — мы рассмотрим в одной из следующих частей статьи, когда будем обсуждать конкретные имплантационные системы.

Для использования ручного имплантовода обычно нужен специальный ключ, который может быть динамометрическим или обычным:

Какой-то специальной разницы между ними нет, поэтому я настоятельно не рекомендую пользоваться этими ключами вообще. Почему? Расскажу, когда речь пойдет о торках и усилиях при установке имплантов.

Большинство хирургических наборов компилируются в соответствии с хирургическим протоколом, поэтому интуитивно понятны. Например, XiVE:

или Ankylos:

или Nobel Biocare:

Обычно в таких наборах фрезы имеют цветовую кодировку, соответствующую размерам устанавливаемых имплантов. Это очень удобно:

Однако, существуют и сложно-замороченные наборы, в которых без бутылки виски предварительного обучения не разобраться. Например, Astratech:

Причина такой компоновки объяснима: хирургический протокол имплантации Astratech Osseospeed привязывается к биотипу костной ткани: для каждого из биотипов существует своя последовательность действий. Стоит ли так заморачиваться с учётом того, что мы знаем об имплантационной системе и костной ткани на сегодняшний день? Не знаю. К счастью, Astratech — это консервативное исключение из общих правил компоновки, поэтому рассмотрим её отдельно, в одной из следующих частей.

А вот на что реально стоит обратить внимание, так это на соответствие финишной фрезы диаметру имплантов. Как я уже отметил выше. имплантат в костной ткани удерживается силой трения, а не давлением окружающих тканей. Это значит, что если лунки подготовлена достаточно точно, то хорошей первичной стабильности мы можем добиться даже на небольших крутящих моментах, причём без передавливания окружающей имплантат  костной ткани. Увы, но этому критерию соответствуют далеко не все имплантационные системы. И первый признак этого — какие-то нереальные торки (от 50Нм и выше) даже при установке небольших по длине имплантов. Этим грешит Nobel Biocare, Dentium и ряд других имплантационных систем:



В общем, проблема решается легко — нужно просто тщательнее готовить лунки и, если имплантат тормозит на 35Нсм — убрать его и повторить проход финишной фрезой (пусть даже это будет перепрепарирование). Ну и, конечно, нужно избавиться от столярно-слесарного взгляда на имплантологию и понять наконец, что удержание имплантата в челюстной кости существенно отличается по механизмам удержания гвоздя в стене, и что первичная стабильность для остеоинтеграции ровным счётом ничего не значит. Вот пример:

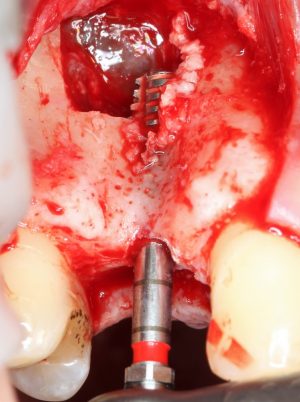

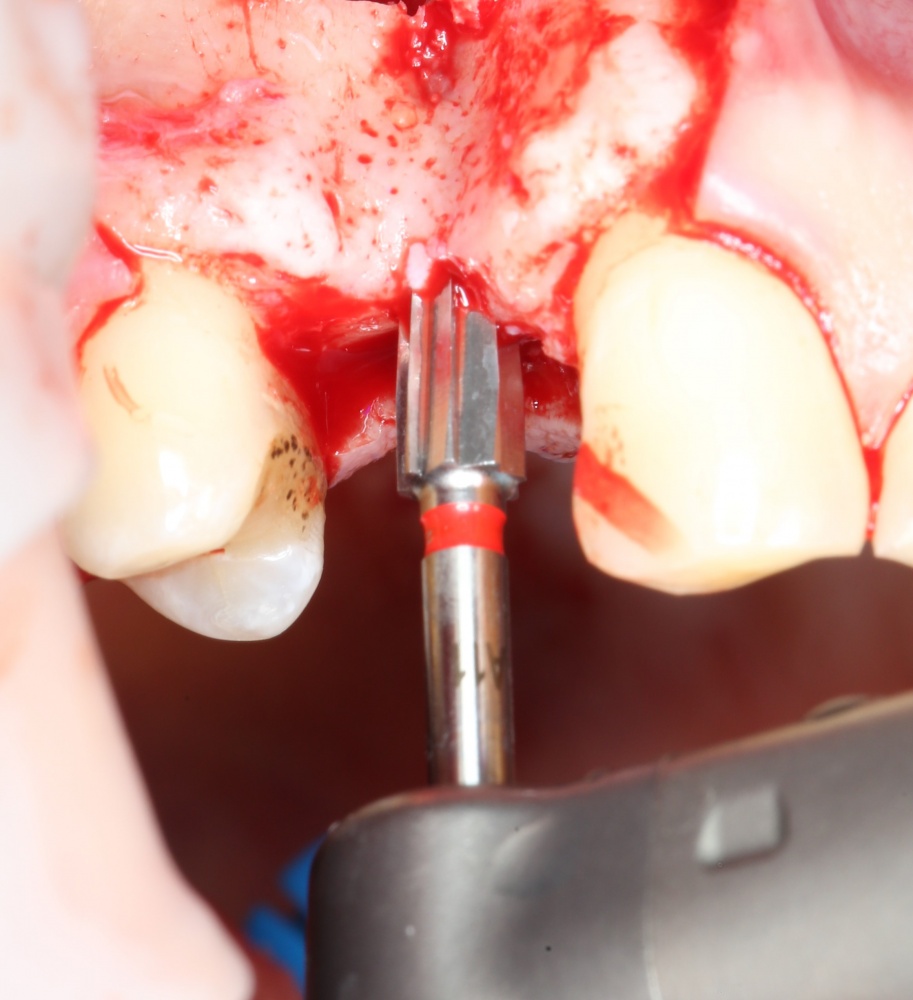

На фотографиях выше расстояние до альвеолярной бухты, фактически, никакое (менее 1 мм), и имплантаты Ankylos удерживаются в кости чуть ли не силой мысли (момент силы при установке менее 3Нсм). Несмотря на это, через 5 месяцев после поведенной имплантации и синуслифтинга, они полностью интегрировались и успешно функционируют по сей день.

В общем, имплантат в костной ткани — это не шуруп в доске и не гвоздь в стене. Его долгосрочная стабильность поддерживается несколько другими механизмами. Если будете об этом помнить, то забудете, что такое периимплантит.

Еще один интересный вопрос, касающийся инструментов — это форма и количество фрез. Начнем с количества. Вот набор фрез в разных системах для подготовки лунки под имплантат диаметром 4.5 мм:

С одной стороны, чем меньше фрез — тем лучше: хирургический протокол кажется очень простым, подготовка лунки под имплантат идёт быстрее. С другой — значительные переходы (разница в диаметре между последовательными фрезами) ведёт к значительному снижению точности подготовки лунки и излишнему травмированию окружающей её костной ткани. Кроме того, с такими фрезами не очень удобно работать при сложном рельефе альвеолярного гребня:

Большое количество фрез делает хирургический протокол чересчур замороченным. Но это только на первый взгляд.

На самом деле, небольшая (в пределах 0.4 мм) разница в диаметрах последовательных фрез обеспечивает плавные и мягкие переходы, что позитивно сказывается на точности и качестве подготовки лунки.

Форма фрез может быть разной, об этом мы говорили ранее. Идеальный вариант: когда кончик фрезы имеет тот же диаметр, что и предыдущая фреза — так еще больше повышается точность подготовки лунок и меньше травмируется окружающая костная ткань. Это отлично реализовано в имплантационной системе XiVE:

еще Nobel Biocare, Denitum и целом ряде других систем. В то же время, Astratech, Ankylos, Alpha-Bio вынуждают придумывать всякую фигню, чтобы смягчить переходы и повысить точность подготовки лунки.

Подводя итоги этой главы, я хотел бы еще раз подчеркнуть, что работа с живой костной тканью отнюдь не то же самое, что работа с пластиковым блоком, деревом, челюстью барана или свиньи. И, что при правильной подготовке лунки, имплантат удерживается в костной ткани отнюдь не давлением краёв лунки, а его остеоинтеграция не зависит от уровня первичной стабильности.

Последовательность действий

Итак, у нас есть пациент, есть имплантологический набор и есть имплантат, который мы должны этому пациенту установить. С чего всё начинается?

Если вы видите такой имплантат в первый раз — внимательно прочитайте инструкцию, даже если до этого вы поставили +100500 имплантатов другой имплантационной системы. Как я уже писал, несмотря на внешнюю схожесть, макродизайн имплантов может существенно отличаться, а это значит, что будет отличаться и хирургический протокол.

Большинство существующих имплантационных систем предполагают последовательную обработку лунки «от меньшего диаметра к большему». Также для работы с большинством имплантационных систем предлагается полный (под размер имплантата) хирургический протокол с использованием кортикальной фрезы и метчика.

Запомните:

хирургический протокол разрабатывали умные люди, его испытывали и дополняли не от желания, а по необходимости. Не нужно его менять или модифицировать, пока вы в нём окончательно не разобрались.

Проще всего рассмотреть обычный хирургический протокол на примере имплантационной системы XiVE (Dentsply Sirona Implants). Допустим, нам нужно поставить имплантат диаметром 4.5 мм в область только, что удаленного верхнего центрального резца. Немедленная имплантация, то есть. Зуб уже удален, осталось подготовить лунку, поставить имплантат и сделать временную коронку.

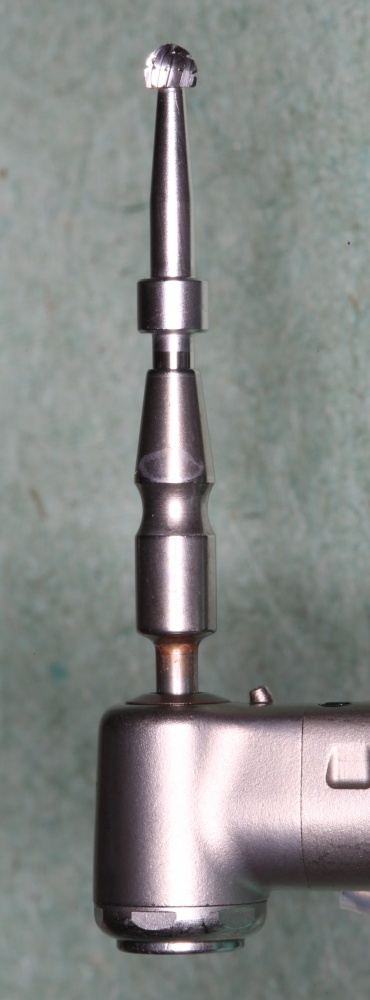

Мы начинаем с разметки. Её проводят с помощью шарикового бора, входящего в набор:



Помимо разметки, шариком мы создаём уступ на стенке лунки (обсудим в следующей части по позиционированию имплантов), через который пройдут все остальные фрезы. Сделать это с помощью пики или фрезы Линдемана несколько сложнее — вот почему во всех наших наборах обязательно есть шариковые боры.

В системе XiVE все фрезы имеют по два размера. Длинная (8-18 мм) предназначена для фронтальной группы, но и её длины иногда не хватает, поэтому мы используем удлинитель. Прохождение лунки начинается с пилотной фрезы, её диаметр 2 мм, разметка белая:

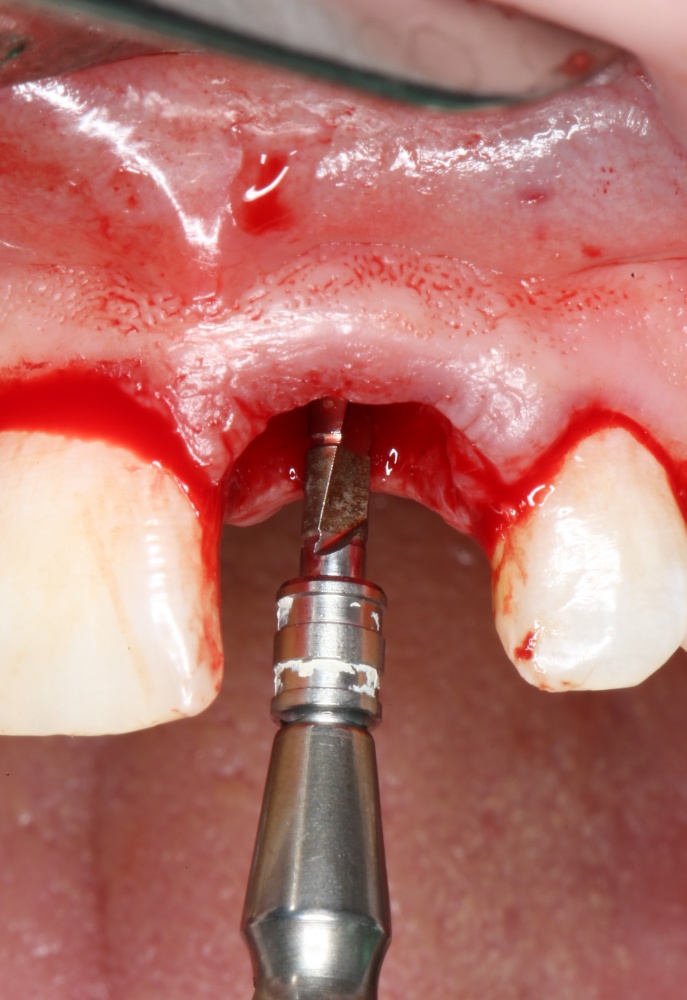

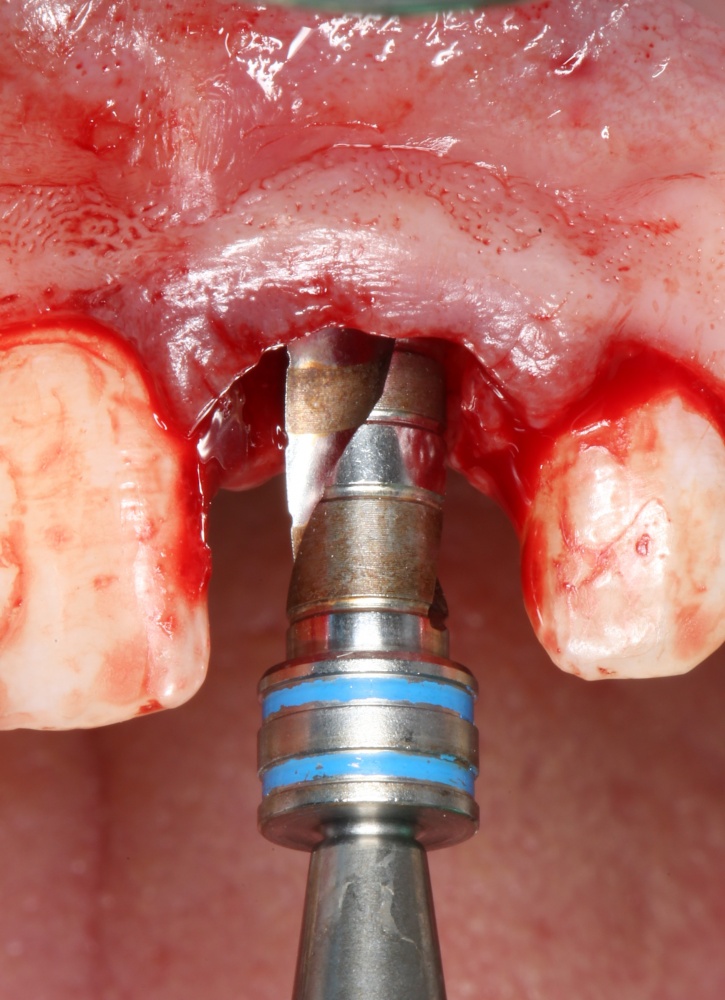

Пилотной фрезой проходится вся предполагаемая глубина лунки, в нашем случае это 13 мм. Далее, лунка последовательно расширяется до нужного диаметра: следующей по размеру фрезой 3.0 мм (коричневая маркировка), далее 3.4 мм (серая маркировка):

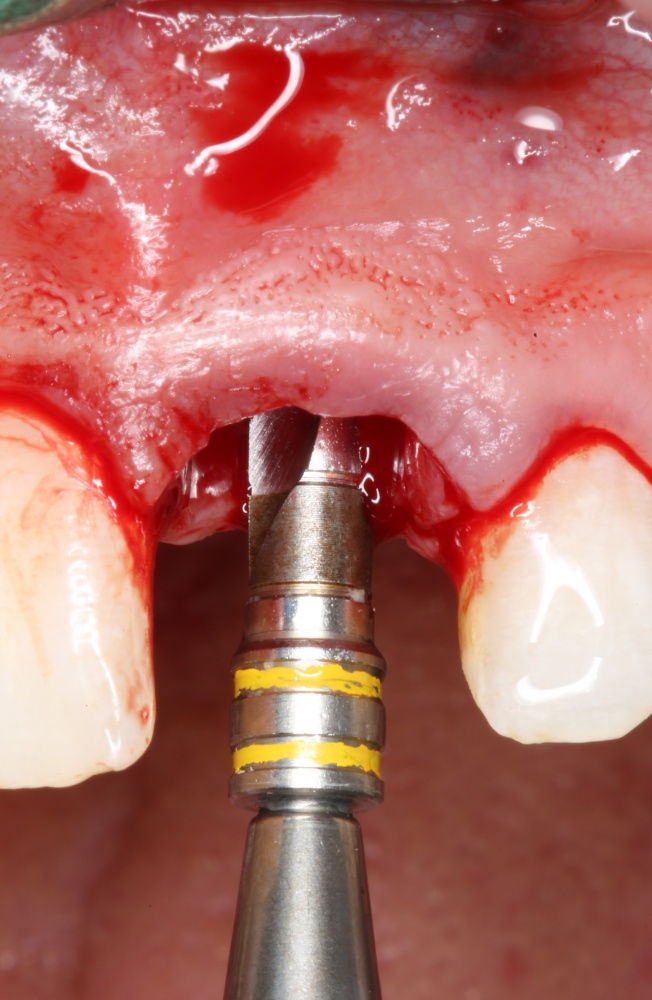

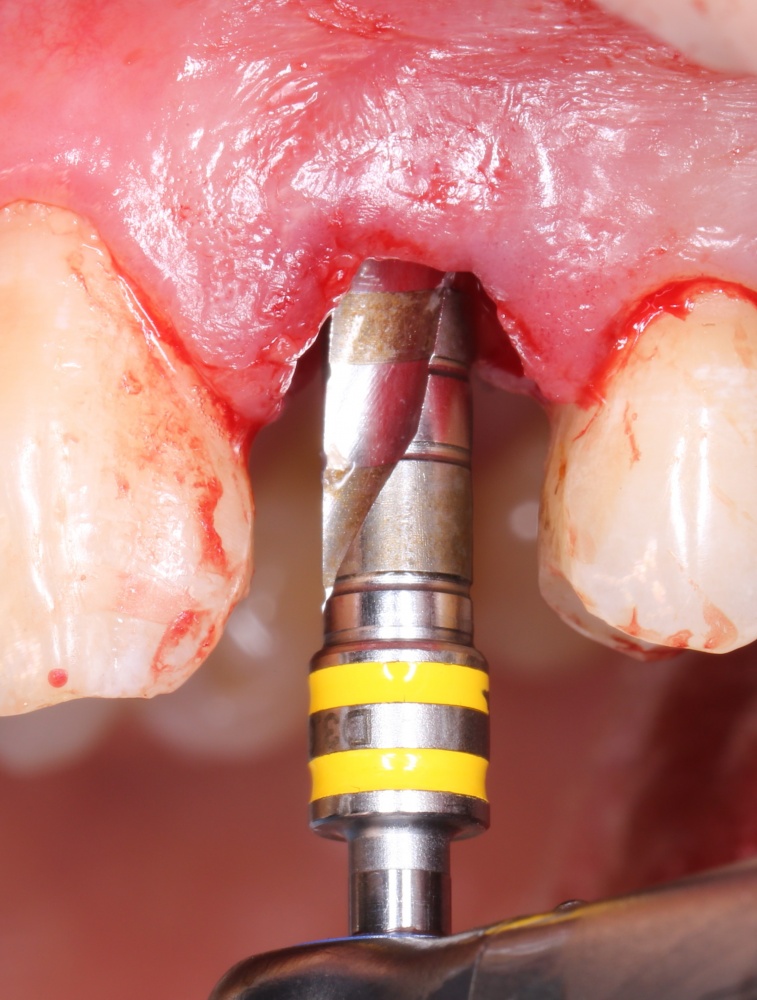

далее, фреза диаметром 3.8 мм (желтая маркировка):



А дальше начинается полный XiVE. Теоретически, на этом этапе можно тормознуть, доделать лунку кортикальной фрезой и установить имплантат диаметром 3.8 мм. Однако, стабильности такого имплантата для немедленной нагрузки может быть недостаточно. Поэтому мы продолжим формировать лунку до диаметра 4.5 мм в расчете на переключение платформ:



Чтобы было понятно, почему я так сделал:

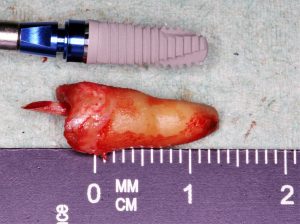

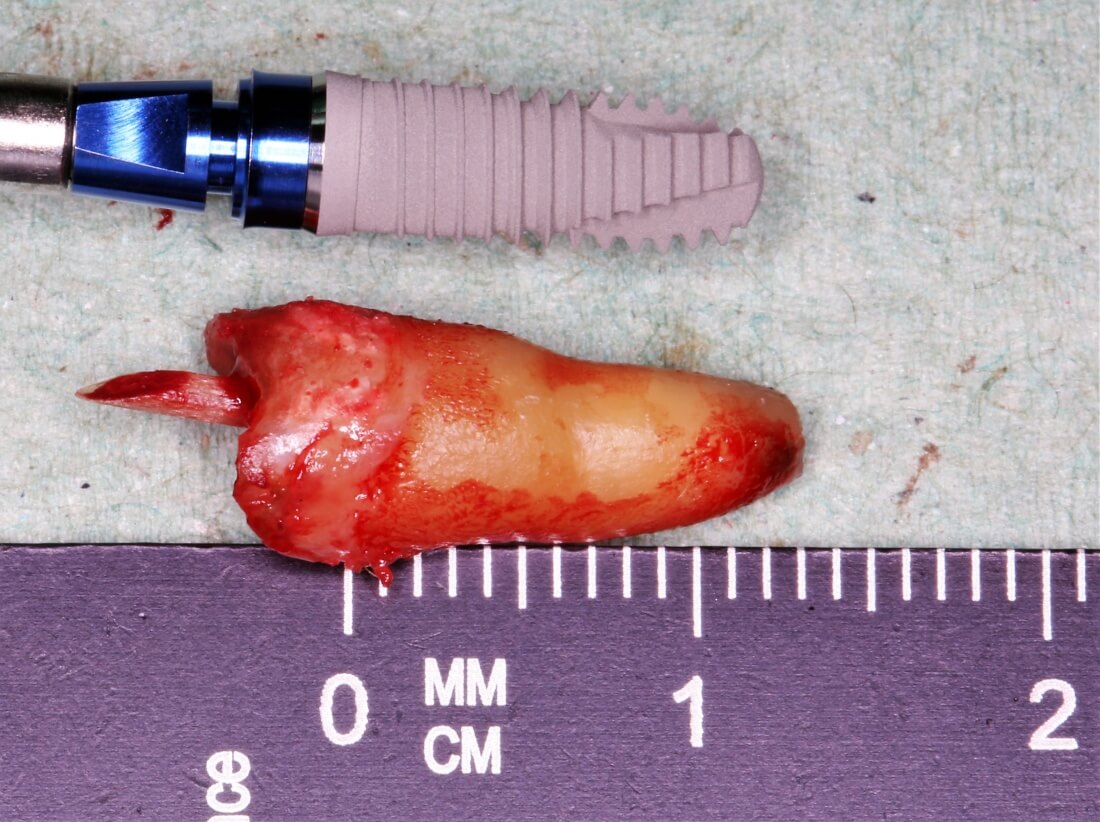

Удаленный зуб, как видите, был немаленький, и имплантат диаметром 3.8 мм вряд ли бы имел достаточную стабильность. Ну, и правило имплантологии #2 не стоит забывать)).

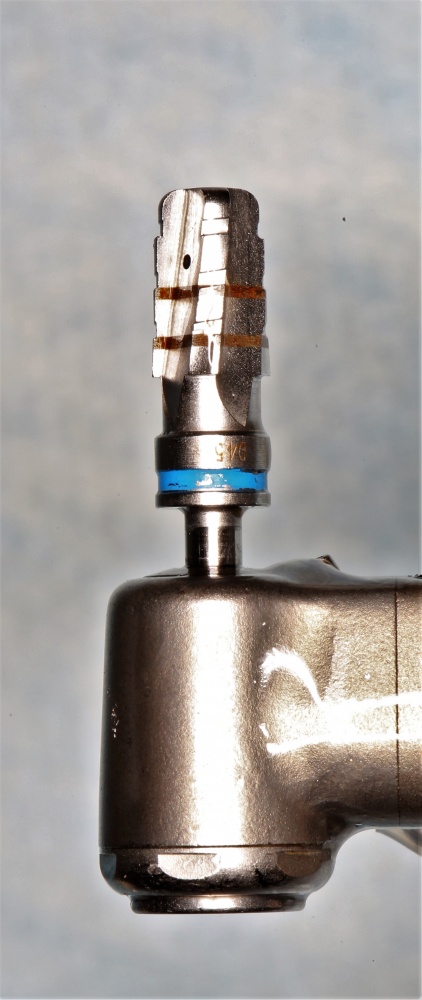

Следующей будет кортикальная фреза, она используется всегда, даже при немедленной имплантации:

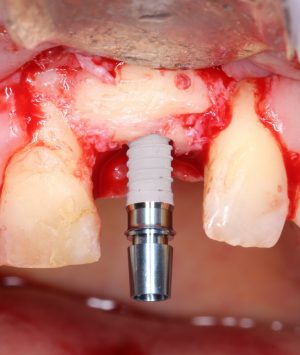

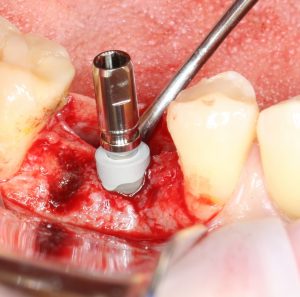

проверка позиционирования импланта:



Кстати, на этом этапе можно проверить первичную стабильность будущего имплантата с помощью входящих в набор XiVE аналогов.

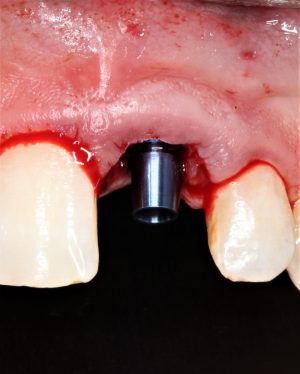

Осталось только установить имплантат диаметром 4.5 и длиной 13 мм:

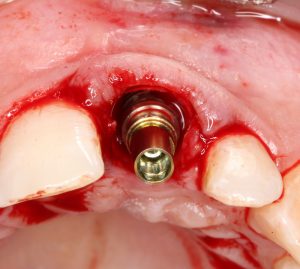

переключить платформу:

И передать пациента ортопеду для немедленного изготовления временной коронки — не может же пациент ходить без зуба, пока идёт интеграция импланта:



центральная и левая фотографии сделаны в тот же день сразу после нашей работы. Правая фотография — через неделю, на этапе снятия швов.

Подробнее протокол XiVE и немедленную имплантацию с его участием мы разберем в последующих частях этой статьи.

Как понять, правильно ли мы всё сделали?

Первое, на что нужно обратить внимание — это направление, ось лунки. Они должны находиться в пределах определенных параметров, о которых мы поговорим в следующей части «Позиционирование имплантатов».

Второе — костная ткань по периметру имплантата должна быть жизнеспособна. Это значит, что лунка должна кровоточить потому, что не кровоточат только мертвые.

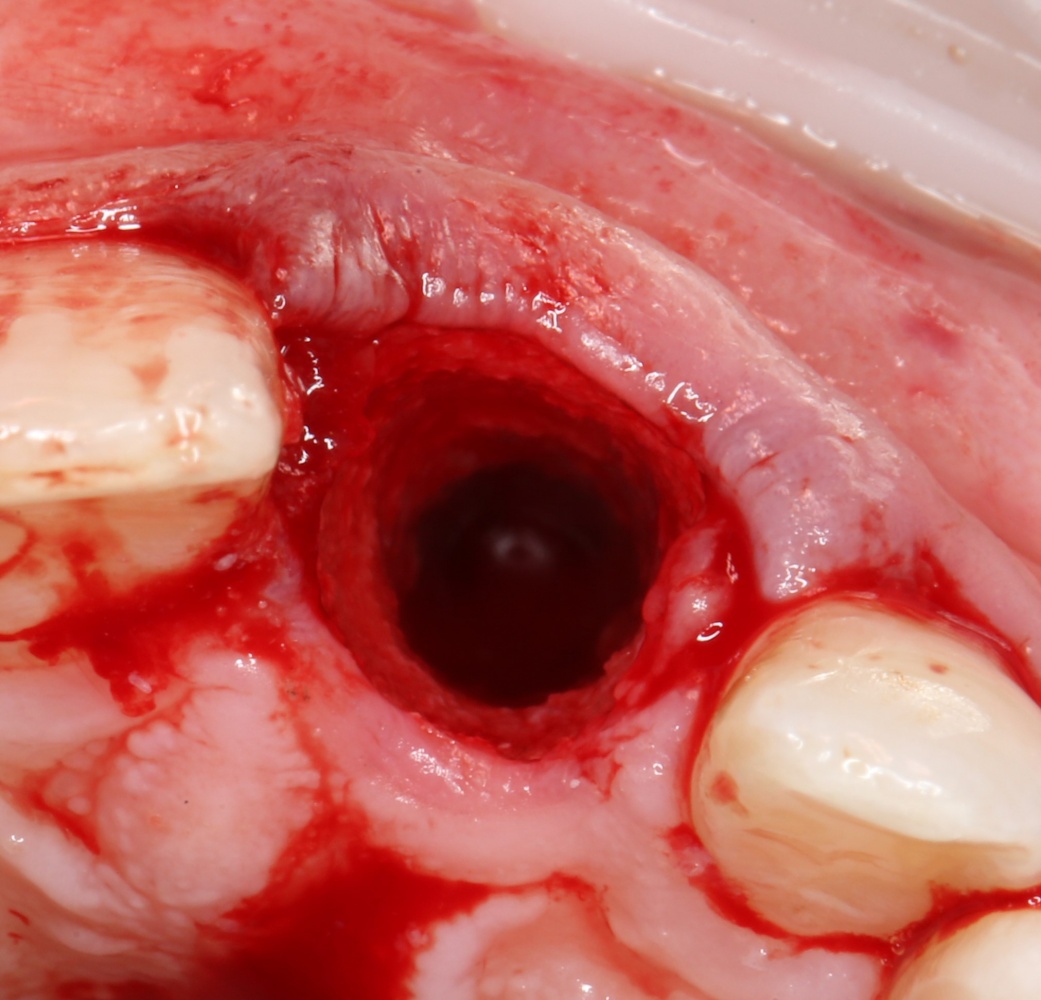

Третье — лунка должна быть правильного размера и формы. Это можно проверить, попытавшись вдавить в неё имплантат без вкручивания — если он свободно проваливается больше, чем на треть (а еще лучше — наполовину), то лунка подготовлена правильно:



Все, ну, или почти все существующие имплантационные системы устанавливаются по тем же принципам, что и XiVE: размечается участок, последовательно готовится лунка «от меньшего к большему», обрабатывается кортикальной фрезой и метчиком, после чего с помощью имплантовода устанавливается имплантат. Так происходит в Ankylos, Astratech, Nobel или в почти любой другой имплантационной системе.

Но, я повторюсь, несмотря на общую похожесть, имплантаты, имеющие различный макродизайн, устанавливаются по разным протоколам. Поэтому, столкнувшись с новой имплантационной системой, как минимум, изучите инструкцию и рекомендации по установке, как максимум — сходите на учебные курсы и семинары. Излишняя самонадеянность — главный враг хорошего доктора и причина большого количества врачебных ошибок.

Скорости, обороты, усилия и прочие торки

Не зря я вам сказал, что с момента, как вы взяли в руки динамометрический (или обычный) ключ и пытаетесь закрутить имплантат вручную — вы, скорее всего, уже совершаете ошибку. Но прежде, чем говорить об этом, разберемся в том, что такое обороты, торк и что с ними можно делать. В общем, щас снова попрёт физика.

Итак, обороты. С общепринятой точки зрения, это крепость пива, выражающаяся в процентах содержания спирта на единицу объема мочи, это частота вращения — количество полных оборотов вращающегося тела в минуту. При одной и той же частоте вращения, линейная скорость фрезы относительно стенки лунки будет зависеть от её диаметра, согласно формуле:

Это очень просто представить на примере велосипеда:

при одинаковой частоте вращения педалей, быстрее будет ехать тот велосипед, чьи колёса больше по диаметру. В нашем случае, чем больше диаметр фрезы, тем выше её скорость, даже если мы не меняем обороты на приводе.

Ну и, я напомню, что чем выше скорость фрезы относительно поверхности, тем выше нагрев этой самой поверхности. Тут нам опять подойдет пример из жизни:

Некоторые имплантологи таким образом костёр разводят.

Следовательно, по мере увеличения диаметра используемой фрезы, необходимо понижать частоту вращения. Причем, изменение графика будет зависеть от диаметра финишной фрезы следующим образом:

То есть, начинать подготовку лунки мы можем с максимальных оборотов (2000 об/мин) — и это правильно, поскольку чем выше частота вращения, тем меньше вибрации, а потенциально обожженные участки кости всё равно уберутся последующими фрезами. Далее, мы постепенно понижаем частоту вращения до 200 об/мин, если мы планируем установить имплантат 5.5 мм (XiVE). Если предполагается установка имплантата меньшего диаметра (например, 3.4 мм), то график будет выглядеть иначе, и мы закончим финишной фрезой на частоте 400 об/мин.

В разных имплантационных системах, с использованием разных по конструкции фрез, рекомендуемые графики изменения частоты вращения (настроек физиодиспенсера) могут существенно различаться, но в них присутствуют похожие закономерности.

Помимо частоты вращения, нас интересует еще один показатель, и называется он просто —  торк.

В переводе на нормальный язык, торком называется крутящий момент или, что проще, усилие, которое мы прикладываем при вращении какого-либо предмета. Крутящий момент измеряется в Ньютонах на метр (Нм), у нас в имплантологии — в Ньютонах на сантиметр (Нсм). 1 Нм — это усилие, требующее мощности примерно 6.3 ватта на один оборот или 0.00136 лошадиной силы. Цифра, согласитесь, очень небольшая, но мы и не говорим о больших масштабах, верно? Для сравнения, колесные гайки или болты на автомобилях затягиваются с крутящим моментом в 90-150 Нм, протяжка болтов головки блока цилиндров большинства автомобилей — 30-60 Нм, а установка имплантов…. установка имплантов….

Кстати, об установке имплантов.

Сопротивление, которое приходится преодолевать при установке с помощью крутящего момента, состоит из трех компонентов:

1. трение поверхностей импланта и стенки лунки
2. упругое давление окружающей имплантат костной ткани
3. механическая работа по вырезанию стружки (если имплантат у нас сам нарезает резьбу).

Причём, наибольшее сопротивление создает именно второй компонент.

Первый и последний компоненты, возможно, не суть важны, поскольку легко устраняются — достаточно плюнуть на имплант смочить поверхность имплантата перед его установкой, и трение будет побеждено. Кроме того, макродизайн большинства современных имплантатов содержит антифрикционные элементы (написано здесь>>). Тщательная подготовка лунки избавит нас от необходимости механической работы по вырезанию стружки самим имплантом. А вот упругое давление… что это такое?

Под давлением импланта (которое в уравновешенной инерциальной системе, как ни странно, идентично давлению кости на имплантат) происходит линейное изменение размеров лунки — она становится больше. При этом, костная ткань, как более мягкая структура, чем имплантат, сжимается по периметру:

И, разумеется, вместе с костью сжимаются сосуды, её питающие. И, как принято в нашей дружной семье нашем организме — всё, что остаётся без питания, со временем уходит. И, чаще насовсем:



Если губчатая костная ткань относительно хорошо кровоснабжается и содержит достаточно много клеточных элементов, поэтому сжатием на 0.3-0.5 мм её не испугать, то подобное воздействие на компактную кость приведёт к серьезной ишемии (сосудов-то мало, и все сжаты) — и пысдес. Превед, периимплантит (в худшем случае) или отторжение (в лучшем).

Вот почему, уважаемые друзья, очень важно следить за крутящим моментом при установке имплантов. Вот почему, дорогие мои доктора, не нужно этот самый крутящий момент превышать, ибо он обусловлен не столько трением, сколько давлением, которое имплантат оказывает на стенки лунки. При этом, как ни странно, первичная стабильность имплантата, достаточная даже для т. н. «немедленной нагрузки», вполне достижима при моменте силы (или, как вы любите говорить, «торке») в 30-35 Нсм, потому как обеспечивается не давлением имплантата, а трением и точностью подготовки лунки: чем выше конгруэнтность поверхностей, тем выше стабильность. Простой пример — это обычный болт в обычной гайке: закручивается с минимальным усилием, но зато с высокой первичной стабильностью:

Помните, где-то я уже упоминал ключи-трещотки, динамометрические и не очень. И, еще я говорил, что врачебный косяк начинается с того момента, как вы взяли этот инструмент в руки, верно? Наверное, пора пояснить свою позицию.

Современные физиодиспенсеры умеют контролировать крутящий момент, поэтому мы можем выставить его прямо на аппарате:

При превышении выставленного значения, на аппарате срабатывает отсечка и вращение имплантата останавливается:

Что в этот момент делает нормальный имплантолог? Он выкручивает имплантат, заново проходит лунку, при необходимости расширяет её до тех пор, пока полное погружение имплантата не будет проведено в пределах выставленного значения момента силы.

Что делает мудак ненормальный имплантолог? Он со словами «ах, ты ж, ссуко!» достаёт ключ-трещотку, и докручивает имплантат с совершенно пофигистическим отношением к торку и прочим усилиям. Ну и, совсем ненормальный имплантолог начинает хвастаться и всем рассказывать, как круто он установил имплантат на торке в +100500 Нсм. А совсем ненормальный штоваще доктор начнет еще это всё научно обосновывать («гиперторки» и всё такое).

Электронику не обманешь. Если физиодиспенсер не тупит, он отсечёт излишние усилия и не даст вам совершить ошибку. Ключу-трещотке (даже динамометрическому) пофиг на ваши усилия, он будет крутиться до тех пор, пока вы его крутите.

Ну а, когда такие ключи используют? В основном, когда уже сработала отсечка на приводе, а имплантат еще не полностью погружен. И, если мы теперь знаем, за счет какого сопротивления это происходит, то можем объяснить, почему некоторые системы, предполагающие установку имплантатов под 50-100 Нсм (немедленная нагрузка же!) — лидеры по количеству отторжений и периимплантитов:

И почему доктора, восхваляющие I-II биотип костной ткани и высокие торки, работающие по принципу «плотная кость — хорошая кость» — неграмотные мудаки чудаки.

Друзья, если вы не хотите осложнений в процессе или после имплантологического лечения, возьмите за правило контролировать крутящий момент и никогда-никогда не докручивать имплантаты с помощью ключа-трещотки.

В большинстве клинических случаев и с большинством имплантационных систем, хорошая первичная стабильность имплантата вполне себе обеспечивается крутящим моментом в 5-25 Нсм (этот максимум и нужно выставить на физиодиспенсере), а немедленная нагрузка, т. е. одномоментное изготовление и фиксация коронки на имплантат сразу после его установки, вполне себе возможно на 30-40 Нсм.

Пожалуйста, не будьте мудаками неграмотными чудаками. И со временем вы забудете, что такое периимплантит и отторжение имплантатов.

Отклонения от хирургического протокола.

Прежде, чем мы обсудим отклонения от хирургического протокола и прочие сексуальные девиации, я еще раз подчеркну:

Хирургический протокол — это правило, написанное болью и кровью большим количеством ошибок, проблем и осложнений. Его придумали, разрабатывали, проверяли и испытывали умные люди. Много людей. Не нужно думать, что все они педерасты, а я такой Д`Артаньян, и изменять хирургический протокол без должного на то обоснования.

Глобально, отклонение от установленного порядка подготовки лунки под имплант, может преследовать две цели: либо повышение степени первичной стабильности (что прокатывает крайне редко), либо снижение усилий (давления импланта) при его установке:

Первая цель достигается, как правило, т. н. «недопрепом» — недоподготовкой лунки под имплантат: мы игнорируем кортикальную фрезу, метчик, когда они нужны, либо заканчиваем формирование лунки на размер меньше нужного.

Чем это грозит, и за счет чего в этом случае достигается повышение первичной стабильности, мы с вами уже знаем — это не трение и не точность, а давление имплантата на окружающую его костную ткань. Понятное дело, что там, где это необходимо, речь не идёт компактной (кортикальной) кости, но даже сжатие губчатой костной ткани имеет свой предел. И излишнее давление приводит к предсказуемым результатам — периимплантиту или отторжению.



Поэтому к недопрепу (или «неполному хирургическому протоколу») нужно относиться очень и очень осторожно. Допустим, если нам нужно из 0 Нсм сделать 5-15 Нсм, то эта методика относительно безопасна, но мы делаем «сто тыщ ньютонов-в-километрах, штоб лучше держалось» при т. н. немедленной нагрузке, то, скорее получим проблемы, а не хороший результат.

Вторая цель, снижение давления имплантата на окружающую костную ткань, достигается т. н. «перепрепом» или заведомо излишним препарированием костной ткани с целью уменьшения крутящего момента при его установке. Делается это нечасто (а надо бы почаще), и виной тому — столярно-слесарный подход к имплантологии. Понижение торка, согласитесь, как-то не согласуется с тем, что все говорят, верно?

Однако, чуть ранее в этой статье мы с вами, уважаемые друзья, разобрались, за счёт чего достигается значительный (от 45 Нсм и выше) момент силы при установке имплантов, и чем он опасен. В этой связи, излишнее препарирование с целью его снижения, допустим, до 25-35 Нсм, уже не кажется таким уж необычным или неправильным.

Когда имеет смысл это делать? Например, вы устанавливаете имплантат в подготовленную лунку с помощью машинного привода (физиодиспенсера), 40 Нсм у вас срабатывает отсечка и вращение имплантата останавливается:

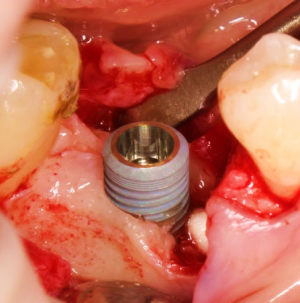

Что делать дальше? Если продолжить вращение с помощью ручного ключа-трещотки — мы потеряем контроль над крутящим моментом и конкретно накосячим. Поэтому наиболее верным решением будет удаление имплантата и дополнительная обработка лунки до тех пор, пока имплантат не будет вкручиваться полностью в пределах выставленных (до 40 Нсм) ограничений крутящего момента.

Особенно актуален такой подход при работе с D1 и D2 биотипами костной ткани, при использовании имплантационных систем, конструктивно предполагающих значительный крутящий момент при установке имплантатов (Nobel Biocare, Dentium Superline и т. д.). Таким образом, понижая момент силы при установке, мы отнюдь не снижаем первичную стабильность, даже если речь идет о немедленной нагрузке. При этом, мы избежим передавливания и ишемии окружающей имплантат костной ткани, что благоприятно скажется на процессе её регенерации и, следовательно, на остеоинтеграции импланта.

Заключение.

Ну что ж, друзья, заканчивая эту большую и нудную статью, я хотел бы подвести некоторый итог.

Последовательность действий для установки имплантата, называемая хирургическим протоколом, по сути, преследует лишь одну цель — максимально точную подготовку лунки под имплантат конкретного макродизайна с минимальной травмой окружающей костной ткани. Это достигается как формой, так и количеством используемых фрез. Причем, имеет значение соответствие макродизайна импланта подготовленной лунке зуба. Если это правило выполняется, то даже при относительно невысоких (в пределах 30-35 Нсм) усилиях, достигается достаточная для немедленной нагрузки первичная стабильность.

Кстати о первичной стабильности. Не нужно за ней гнаться изо всех сил. Особенно, в ущерб правильному позиционированию. Особенно, игнорируя здравый смысл, и перекручивая имплантат на +100500 Нсм. Напомню, что основной компонент, создающий сопротивление при установке — это давление имплантата на окружающую костную ткань. И, чем выше момент силы при установке — тем больше мы передавливаем кость вокруг импланта. А там, где есть передавливание, возникает ишемия, некроз, периимплантит, отторжение, ад и погибель.

Существуют два отступления от стандартного хирургического протокола: недопрепарирование лунки под имплантат и перепрепарирование. Недопрепарирование — довольно опасная штука, но вполне допустимая, если в конечном счете, мы увеличиваем усилие при установке, максимум до 25-30 Нсм. Перепрепарирование, наоборот, призвано уменьшить момент силы при установке импланта, по идее, должно применяться чаще, особенно при работе с некоторыми имплантационными системами.

Ну и, наконец, активное использование ключа-трещотки при установке импланта — это путь к ошибке. Будьте с ними осторожнее.

Спасибо, что дочитали до конца.

С уважением, Станислав Васильев.
